Selama operasi sistem HVAC, Termometer tekanan HVAC Berfungsi sebagai instrumen penting untuk memantau status sistem pendinginan, memberikan pembacaan tekanan dan suhu waktu nyata. Selama periode operasi yang panjang, keakuratan pembacaan ini secara langsung berdampak pada commissioning sistem, pemeliharaan, dan efisiensi energi. Apakah peralatan membutuhkan kalibrasi ulang adalah masalah pemeliharaan yang penting.
Prinsip Kalibrasi Termometer Tekanan
Termometer tekanan HVAC HVAC biasanya menggunakan mekanis (seperti tabung pegas dan strip bimetal) atau elektronik (seperti termokopel, termistor, dan chip sensor tekanan). Terlepas dari prinsipnya, akurasi pengukuran dibatasi oleh stabilitas fisik elemen penginderaan, kondisi lingkungan, keausan mekanis, dan penuaan elektronik. Komponen tekanan bergantung pada respons linier dari sistem transmisi tekanan, sedangkan komponen suhu bergantung pada koefisien ekspansi termal material atau variasi resistansi. Sifat fisik ini dapat mengalami perubahan halus dari waktu ke waktu, yang menyebabkan kesalahan pengukuran.
Sumber Kesalahan Umum Setelah Penggunaan Jangka Panjang: Kelelahan Musim Semi
Paparan yang berkepanjangan terhadap guncangan tekanan dapat menyebabkan tabung pegas kelelahan dan kehilangan deformasi, yang mengakibatkan pembacaan jarum yang tidak akurat.
Deformasi bimetal
Di bawah fluktuasi suhu yang sering, perbedaan ekspansi termal antara bahan bimetal dapat menumpuk dan menyebabkan deformasi, secara bertahap menyimpang dari pembacaan suhu yang sebenarnya.

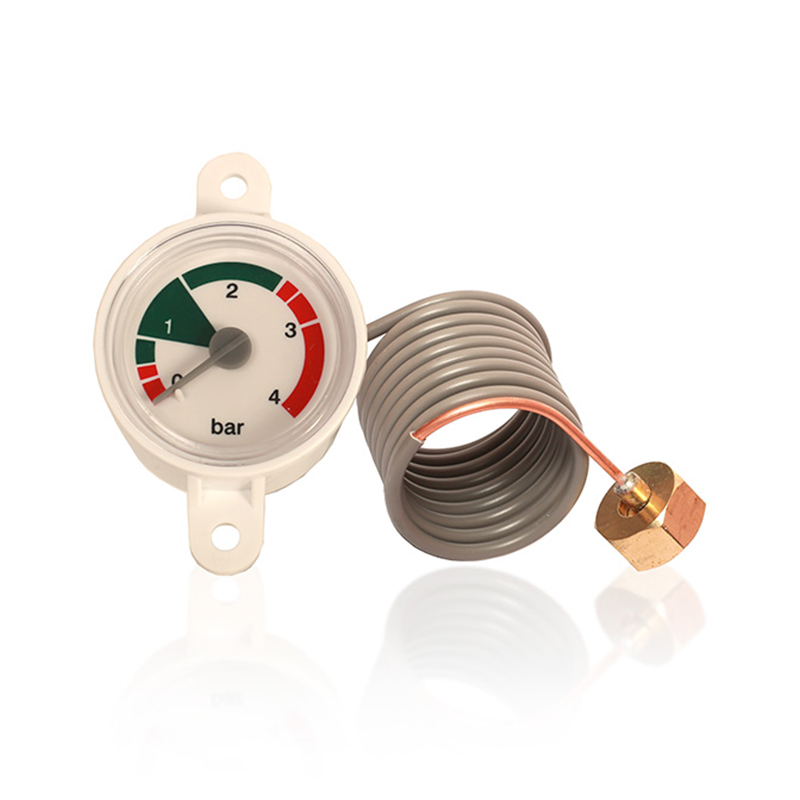

Penuaan tabung kapiler
Paparan media pengisian yang berkepanjangan dalam tabung kapiler untuk bergantian suhu tinggi dan rendah dapat menyebabkan kebocoran, volatilisasi, atau degradasi kinerja.
Debu dan korosi
Lingkungan pemasangan dengan kelembaban tinggi atau debu dapat menyebabkan kontaminasi di dalam kepala termometer tekanan, mempengaruhi rotasi mekanis atau stabilitas komponen elektronik.
Pergeseran komponen elektronik
Sensor, papan sirkuit, atau komponen penguat dalam termometer tekanan HVAC elektronik dapat mengalami penyimpangan titik nol atau penurunan sensitivitas setelah bertahun -tahun digunakan.
Rekomendasi frekuensi kalibrasi
Sebagian besar produsen HVAC dan standar industri (seperti ASHRAE dan ISO 9001) merekomendasikan kalibrasi termometer tekanan HVAC secara berkala. Interval yang disarankan adalah sebagai berikut:
Sistem Komersial Umum: Kalibrasi setiap 12 hingga 24 bulan
Aplikasi presisi tinggi (seperti laboratorium atau rantai dingin farmasi): Kalibrasi setiap 6 hingga 12 bulan
Lingkungan ekstrem atau penggunaan frekuensi tinggi: setiap 6 bulan atau kurang
Untuk sistem yang baru diinstal atau sebelum commissioning awal, verifikasi akurasi pabrik awal direkomendasikan. Instrumen yang belum dikalibrasi untuk waktu yang lama harus diganti atau dikirim untuk diperiksa oleh penyedia layanan yang memenuhi syarat.
Metode dan peralatan kalibrasi
Perbandingan Sumber Tekanan Standar
Gunakan pompa tekanan standar dan pengukur tekanan standar untuk melakukan kalibrasi titik tekanan, biasanya memilih titik uji rendah, sedang, dan tinggi.
Perbandingan penangas air suhu konstan
Tempatkan termometer tekanan dan termometer standar secara bersamaan dalam rendaman suhu konstan dan bandingkan pembacaan pada titik suhu yang berbeda.
Kalibrator multifungsi
Instrumen kalibrasi suhu dan tekanan multifungsi ini secara otomatis mengeluarkan beberapa rentang dan mencatat data penyimpangan, cocok untuk instrumen elektronik.
Penyesuaian nol dan skala penuh
Beberapa instrumen mekanis memiliki sekrup penyesuaian halus yang dipasang di belakang untuk penyesuaian nol manual dan skala penuh.
Kriteria Kalibrasi
Peraturan Verifikasi Metrologi Nasional dan manual teknis pabrikan biasanya memberikan rentang kesalahan yang diizinkan. Misalnya:
Penyimpangan tekanan tidak boleh melebihi ± 1,0% dari skala penuh.
Penyimpangan suhu tidak boleh melebihi ± 1 ° C atau ± 1% dari tingkat akurasi nominal. Barang yang melebihi kisaran yang diizinkan ini harus ditandai sebagai "tidak dapat diterima" dan memerlukan penyesuaian atau penggantian.
Catatan kalibrasi dan manajemen kepatuhan
Sistem HVAC adalah komponen inti dari membangun efisiensi energi dan kontrol lingkungan. Banyak industri membutuhkan perekaman sertifikat kalibrasi untuk peralatan pengukuran kritis. Terutama di sektor farmasi, makanan, dan laboratorium, peraturan (seperti GMP dan HACCP) mengamanatkan kalibrasi reguler peralatan pemantauan suhu dan tekanan dan pemeliharaan catatan penelusuran.
Mempertahankan sistem dokumentasi kalibrasi yang komprehensif, termasuk waktu kalibrasi, unit kalibrasi, data kesalahan, dan hasil pemrosesan, secara efektif meningkatkan keandalan sistem.
Risiko potensial non-kalibrasi:
Penurunan Efisiensi Energi Sistem:
Penyimpangan pengukuran dapat menyebabkan salah menilai logika kontrol untuk katup ekspansi, kompresor, kondensor, dan komponen lainnya, meningkatkan konsumsi energi sistem.
Bahaya Keselamatan:
Pembacaan tekanan tinggi yang tidak akurat dapat menutupi risiko tekanan sistem yang berlebihan, berpotensi menyebabkan kerusakan katup ekspansi dan tekanan berlebih kompresor.
Kesulitan Mengatasi Masalah:
Mengandalkan data yang tidak akurat selama pemecahan masalah dapat menyebabkan salah menilai status sistem, memperluas interval pemeliharaan.
Masalah kualitas atau kepatuhan:
Dalam industri seperti makanan dan obat -obatan yang membutuhkan kontrol suhu yang tepat, distorsi data secara langsung memengaruhi kualitas dan kepatuhan produk.
